簡介：
凱爾軟件 系統配置 通道定義：
凱爾軟件設計之初，就是為了方便改造其他廠家工控系統，采取的輸出通道、輸入通道、AD采集通道可以自由定義各通道功能。采用凱爾軟件對其他工控系統改造一般不超過一天，即可恢復生產。

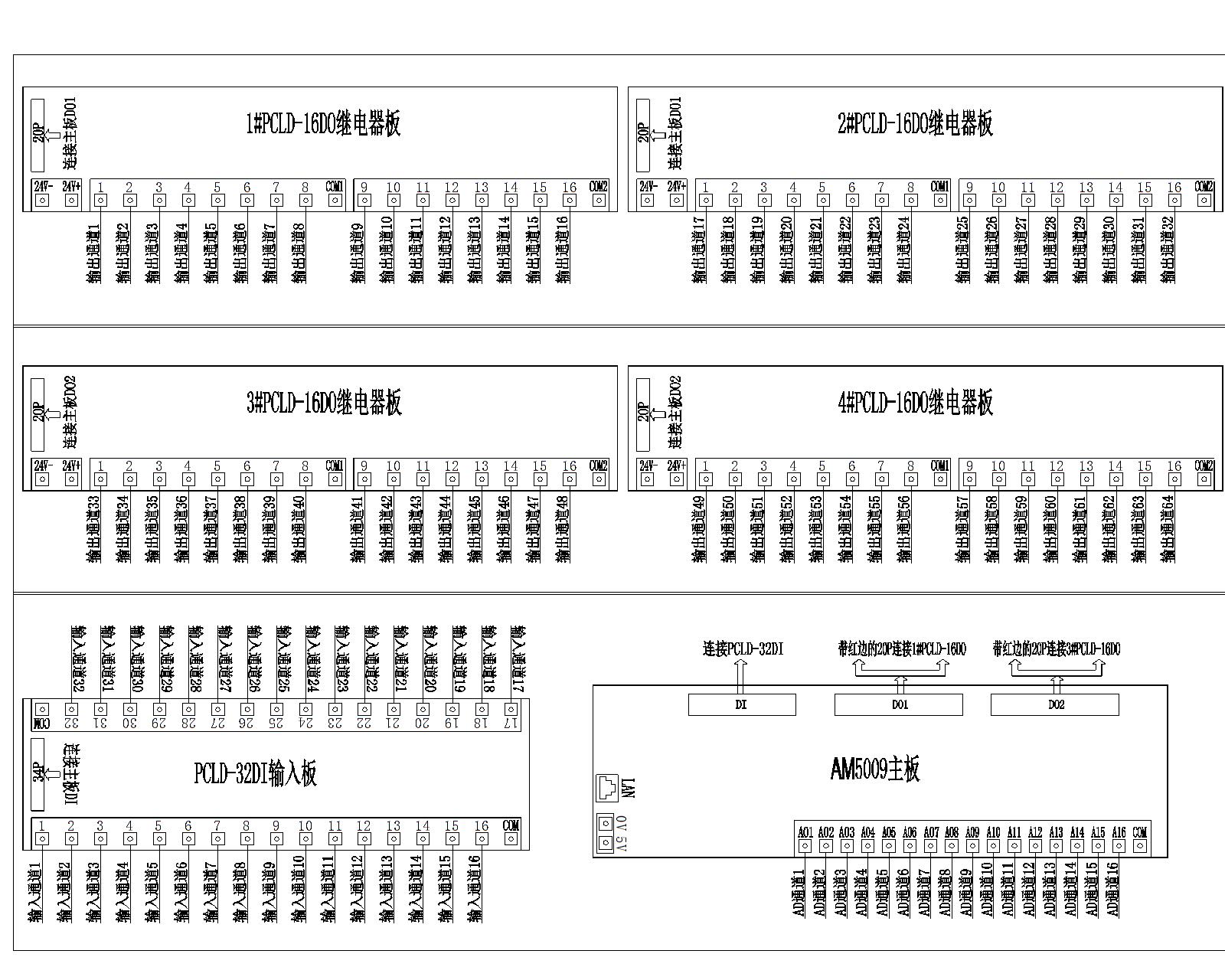

如圖，凱爾接口卡 采用64路輸出，32路輸入，16路AD模擬量采集。
輸出通道 由4塊16路輸出繼電器板組成，總共64路，通道定義參照圖示
輸入通道 由一塊32路輸入組成，
模擬量采集通道16路，直接接入網口控制板端子。
凱爾軟件 系統配置 輸出輸入AD通道 可以自由定義每一路的功能。
輸出通道----- 配料通道 配料震動 卸料震動 等為輸出通道，輸出通道不能重復，不用的置0，輸出通道是指系統發出指令輸出動作控制外圍繼電器。
輸入通道------ 倉門限位，秤門限位，主機運行，皮帶運行等為輸入通道，輸入通道不能重復，不用的置0，輸入通道是指外圍設備工作狀態反饋給工控系統。
AD模擬量采集 --- 指各物料秤傳感器經信號變送器放大，把放大后的標準信號，接入AD端子，供工控系統采集。凱爾軟件目前采用的標準信號是0-10V。
