請各個代理商和本軟件實施發布人，仔細閱讀和理解本系統兼容的工控板卡的配置方法和使用
凱爾軟件為了方便改造其他廠家工控系統，特設計現場人員可以方便修改各通道特定功能而不需要通過重新接線調整，這種便利，使現場系統改造施工人員一般一天都可以對其他廠家工控系統完成改造。
1，配料通道和卸料通道很好理解，AD通道是啟動AD卡采集的，對應外接的傳感器放大模塊，通信通道是采用232通信對應外接稱重儀表的。通信通道和AD通道不能同時使用。
2，如果是疊加稱，比如 7號8號9號三料疊加，卸料通道，AD通道，卸料震動，稱門限位均輸入7號料欄內，就是輸入最前的那個料。
3，本系統兼容的 AD采集卡為 PCL-812PG,PCL-711，PCL-9001，PCL-9005。
4，本系統兼容的 開出開入卡為 PCL-733，PCL-720，PCL-7002，PCL-734.
5，本系統采用通用電腦網口控制模式 網口板型號 AM-3008.
工控板卡設置方法：
1，采用PCL-720，PCL812PG，板卡組合。
地址設置為:開出卡為2A0，開入卡為2A0，開出卡2為0，采集卡為220，采集卡型號為選擇812，AD范圍看板卡跳線 選±5v 或者±10v，凱爾專用I/O不要打鉤，722卡不要打鉤。
2，采用PCL-733，PCL-734，PCL812PG，板卡組合。
地址設置為:開出卡為734卡地址，開入卡為733卡地址，開出卡2為0，，采集卡為220,采集卡選擇812，AD范圍看板卡跳線 選±5v 或者±10v，凱爾專用I/O不要打鉤，722卡不要打鉤。
3，采用PCL-7002，PCL-9001，板卡組合。（凱爾軟件推薦）
地址設置為:開出卡為300，開入卡為300，開出卡2為0，，采集卡為310,采集卡選擇9001，AD范圍看板卡跳線 選±5v 或者±10v,一般0-10V，凱爾專用I/O要打鉤，722卡不要打鉤。
4，采用PCL-7002，PCL-9005，板卡組合。
地址設置為:開出卡為300，開入卡為300，開出卡2為0，，采集卡為310,采集卡選擇9005，AD范圍看板卡跳線 ±10v, 凱爾專用I/O要打鉤，722卡不要打鉤。
5，采用AM-3008網口板。（凱爾軟件推薦）
地址設置為:開出卡0，開入卡為0，開出卡2為0，采集卡為0,采集卡選擇9005，AD范圍看板卡跳線 選±10v， 凱爾專用I/O不要打鉤，722卡不要打鉤。(網口板的安裝請遠離大功率開關電源、隔離變壓器、變頻器等強電磁干擾電氣元件)
6，凱爾軟件 系統配置 通道定義：

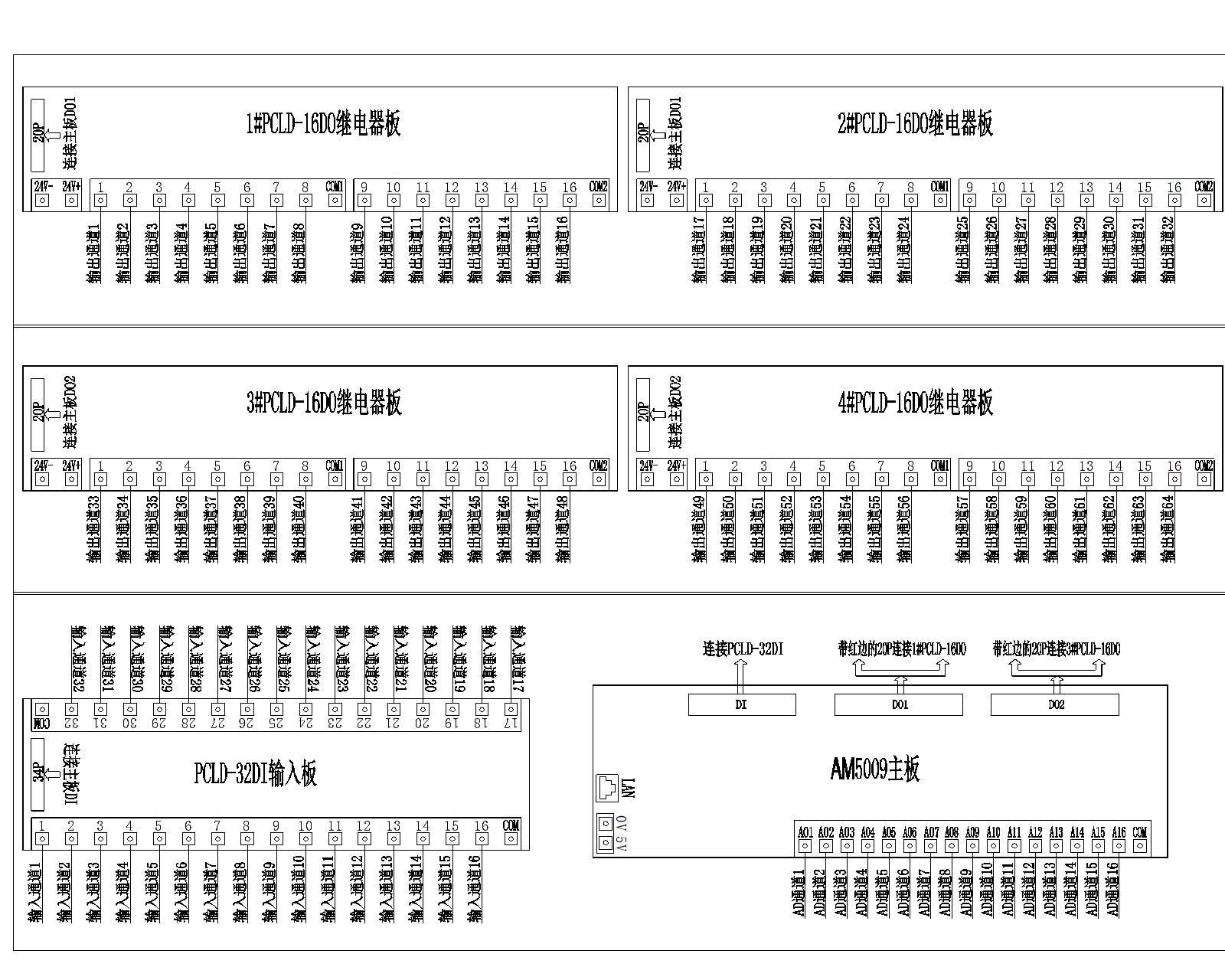

如圖，凱爾接口卡 采用64路輸出，32路輸入，16路AD模擬量采集。
輸出通道 由4塊16路輸出繼電器板組成，總共64路，通道定義參照圖示
輸入通道 由一塊32路輸入組成，
模擬量采集通道16路，直接接入網口控制板端子。
凱爾軟件 系統配置 輸出輸入AD通道 可以自由定義每一路的功能。
輸出通道----- 配料通道 配料震動 卸料震動 等為輸出通道，輸出通道不能重復，不用的置0，輸出通道是指系統發出指令輸出動作控制外圍繼電器。
輸入通道------ 倉門限位，秤門限位，主機運行，皮帶運行等為輸入通道，輸入通道不能重復，不用的置0，輸入通道是指外圍設備工作狀態反饋給工控系統。
AD模擬量采集 --- 指各物料秤傳感器經信號變送器放大，把放大后的標準信號，接入AD端子，供工控系統采集。凱爾軟件目前采用的標準信號是0-10V。
